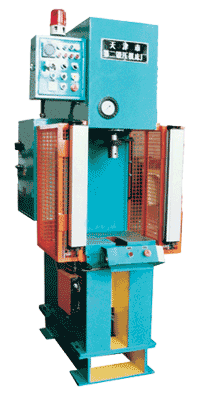

Y41CGJ系列液压机



Y41CGJ系列液压机产品介绍

本系列机床可作轴类和其它类似零件的校正工艺，也可作轴、套类的压装和简单板形零件的拉伸，成形及落料和压痕压印等工艺。

本系列机床采用电动，具有点动和单次半自动工作方式，半自动循环中具有定程、定压、保压延时功能，压力、保压延时可调。

本系列机床具有光电保护和报警功能。

主要技术规格
项   目 单位 Y41CGJ-5 Y41CGJ-10 Y41CGJ-16 Y41CGJ-25 Y41CGJ-40 Y41CGJ-63 Y41CGJ-100 Y41CGJ-160 Y41CGJ-250
公称力

kN

50 100 160 250 400 630 1000 1600 2500
液体额定工作压力

MPa

7 13 13 12.5 20 20 20 26 25
滑块行程

mm

350 400 450 500 500 500 500 500 500
滑块最大下行速度 mm/s 75 60 60 35 58 35 20 20 20
滑块最大回程速度 mm/s 150 170 160 85 150 140 80 80 70
滑块距工作台最大距离 mm 630 630 630 630 710 800 1000 1000 1000
喉深 mm 250 210 250 320 320 320 360 360 360
工作台距地面高度 mm 900 700 700 705 650 600 700 700 750
落料孔尺寸 mm ø80 ø140 ø160 ø180 ø200 ø200 ø200 ø200 ø200
保压延时 Sec 0-600 0-600 0-600 0-600 0-600 0-600 0-600 0-600 0-600
工作台尺寸 左右 mm 600 410 500 510 560 630 800 800 850
前后 mm 410 420 450 580 560 600 630 630 660
机器轮廓尺寸 左右 mm 1000 655 600 815 1250 1600 2000 2000 2000
前后 mm 1000 1160 1280 1480 1460 1550 1600 1670 1767
高度 mm 2120 2100 2160 2330 2377 2500 2650 2954 3305
光电保护高度 mm 320 320 320 320 320 320 320 320 320
报警装置型号   ABS-8讯音器或A110旋转报警器
电机功率 kW 2.2 2.2 3 3 7.5 7.5 11 11 15
机器重量 kg 1100 1200 1700 2000 2400 2650 3000 6100 8000
